Beschreibung:
Rolltor KT77 mit Aluminium- Profil KT77, konfektioniert in Deutschland. NICE Motore und Windlastzertifiziert. Rolltore in ausgewählten Farben zum fairen Preis.
- max. Baubreite mit Kasten bis zu 460 cm x 400 cm Höhe
- neue Einlaufschienen mit Schienenmaße = 34 mm tief x 89 mm breit
(Abbildung Tor zeigt Montagevariante 3 = vor den Ausschnitt, Kasten zeigt nach Außen. Kastenhinterblende und Laufschienen sind von Außen nicht sichtbar, die bauchige Panzerseite zeigt nach Innen)
KT77 Tore sind serienmäßig mit einem robusten, integrierten mechanischer 230V NICE® Rohrmotor verbaut incl. Abrollsicherung ausgestattet und können optional per Funksteuerung BECK-O-TRONIC® oder nur per Schalter bedient werden. An die BECK-O-TRONIC® sind auch andere Stromkreise, wie Hoflicht anzuschließen.
Unsere Tore sind aus deutscher Konfektion und haben eine stabile Strangpress Aluminium Endschiene mit starkem Abschluss. Systemgeber für das Rolltor KT77 ist Aluprof. Die Einzelteile werden von Aluprof zugeliefert und in Deutschland, in einer deutschen Wekstatt endmontiert.
Montageschrauben in Richtung Baukörper, gehören nicht zum Lieferumfang

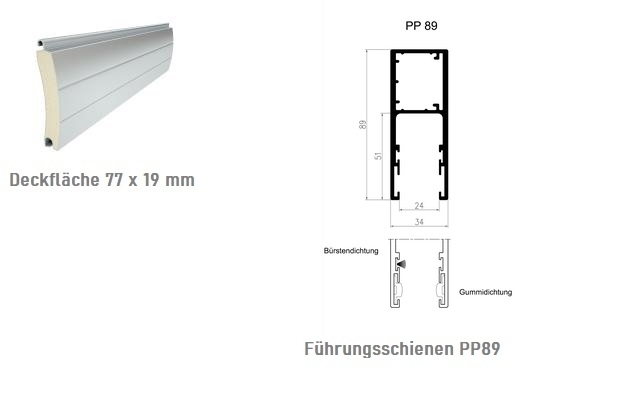

Der ausgeschäumte Alupanzer (Deckfläche = 77 mm hoch x 19 mm stark nach DIN, 4,8 Kilogramm je Qm) wird dabei wie eine herkömmlicher Rollladen in / hinter / vor den Laibungsausschnitt montiert. Sonderlamellen, wie Sicht- und Lüftungsprofile sind möglich. (siehe Konfiguartion)
Bitte beachten Sie unbedingt nachfolgende Montagehinweise (bitte anklicken)
Der 30 cm hohe oder 35 cm hohe (beide Kastengrößen sind ringsum geschlossen) Kasten (vorne 45 Grad abgeschrägt) ist formschön und passt sich jeder Fassade problemlos an. Die kedergeführten Laufschienen haben die Maße 34 mm tief und 89 mm breit und ermöglichen einen nahezu geräuschlosen Lauf des Panzers.
- bis Torbreite 380 cm und Gesamthöhe des Rolltores bis 270 cm = 30 cm ringsum geschlossener Kasten
- über Torbreite 380 cm und Gesamthöhe des Rolltores über 270 = 35 cm hoher Kasten und allseits geschlossen. 35 er Kasten immer mit Abrollsystem.
Bestellmaße Rolltor: Antriebsseite immer von Innen gesehen.
Oberkante Kasten bis Unterkante Endschiene = Bestellhöhe
Schienenaußenkante bis Schienenaußenkante = Bestellbreite
Stahlfedern als Aufhängung des Panzers im Kasteninneren auf einer stabilen 70/125 mm Stahlwelle (bei 30 er Kasten = 70 mm), unterscheiden sich von herkömmlichen Rolladenwellen, durch ihre höhere Stabilität und Haltbarkeit. Die Endschiene ist serienmäßig mit einem starken Gummi versehen, die Unebenheiten am Boden ausgleicht.
Die optionale Funksteuerung wird in eine vorhandene Steckdose gesteckt und ist selbstlernend. Einfacher geht es wirklich nicht. MADE IN GERMANY.
*Achtung: Diese Rolltore werden zerlegt geliefert. Aus Gewichtsgründen ist der Panzer nicht im Kasten vormontiert. Dieser muss vor Ort eingebaut werden. Daher nur für Handwerker geeingnet, die über ausreichend technisches Verständnis verfügen. Der Kasten wird auf die Schienen gesetzt und montiert. Der vorarretierte Panzer wird dann nur über die Welle geschoben und mittels Stahlfedern befestigt. Fertig.
Kasten- und Schienenfarbe wählbar in weiß - grau - braun - silber - anthrazit bei 30 er Kastem
und weiss - grau - braun bei 35 er Kasten
Alu- Lamelle H75 = 5,7 Kilogramm pro Qm, 77 mm x 19 mm Deckfläche nach DIN.
9 Profilfarben wählbar: (Tanne und Teak gegen Mehrpreis)
Montagevarianten: Sie können diese Rolltore in verschiedene Ausführungen montieren.
Aufmaßanleitung für Variante 1: Montage direkt in den Laibungsausschnitt. Der Kasten zeigt nach Innen. Die bauchige Panzerseite zeigt nach Außen. Die lichte Breite messen Sie bitte Oben, Unten und in der Mitte. Vom geringsten Maß, ziehen Sie 0.5 cm ab. Dies ist das Fertigbreitenmaß. (Bestellbreite)
Das Fertighöhenmaß, ist das lichte Höhenmaß von Laibungsoberkante (wo der Kasten letztlich ist)
bis zum Boden minus 0,5 cm. (Bestellhöhe)

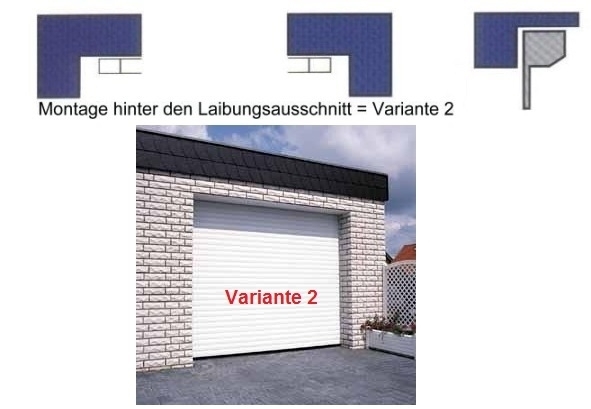

Variante 2: Montage hinter den Laibungsausschnitt (wenn Platz vorhanden). Der Kasten zeigt nach Innen, siehe Original- Bild. Die bauchige Panzerseite zeigt nach Außen. Aufmaß wie folgt: Zum Breitenmaß des Laibungsausschnittes rechnen Sie bitte rund 18 cm (2 mal Schienenmaß jeweils 89 mm pro Seite) hinzu.
Bestellhöhe = Oberkante Kasten bis Unterkante Endschiene. Der Vorteil dieser Montageart ist, daß sich die Durchgangshöhe nicht verändert. (wenn Platz über dem Laibungsausschnitt vorhanden)
Variante 3: Montage vor den Laibungsausschnitt (wie Variante 2, nur Kasten zeigt nach Außen, die bauchige Panzerseite zeigt nach Innen): Bei Bestellung bitte "Typ 3" angeben.
Zusammenfassung Wickelrichtung:
- steht der Kasten nach Außen (Linksroller), zeigt die bauchige Panzerseite immer nach Innen
- steht der Kasten nach Innen (Rechtsroller), zeigt die bauchige Panzerseite immer nach Außen
Sämtlich lieferbares Zubehör, wie Funksteuerungen, Schalter, Codetaster, Notkurbelmöglichkeit usw., finden Sie in der Konfiguration.
Wichtiger Hinweis für den Garagenzustand:
- die Garage muss nach dem Toreinbau allseitig geschlossen sein (sollte die Garage Hinten offen stehen, kann der Panzer durch die erhöhte Windlast nach Hinten aus den Laufschienen gedrückt werden)
Wir liefern auf sicherer Verpackung mit 2 cm starker Holz- Einwegpalette und Sichtfeld zur zeitgleichen Prüfung.
***Einschränkung: Diese Tore sind nicht als Schnell-Läufer oder minütlicher Einsatztaktung geeignet (Supermarkt, Speditionsrampe usw.). Jeder Rohrmotor hat einen Thermoschalter und schaltet bei Überbelastung / Überhitzung das System ab.
Lieferzeit: ca. 3-4 Wochen
|
|
