REFLEXA® Asyflex Schrägau...

REFLEXA® Asyflex Schrägaußenjalousien



REFLEXA® Asyflex Schrägaußenjalousien

Weitere Abb.


Um sich das Produkt auf Maß zu bestellen, klicken Sie bitte auf nachfolgenden Button ' Konfigurieren '




Konfigurieren



Beschreibung:

Die REFLEXA AsyFlex ist ein variables Lamellensystem. Mit Hilfe einer patentrechtlich geschützten Teleskopschiene können Fenster und Glasflächen mit einer Neigung von bis zu 45 Grad verschattet werden.




Ausgezeichnet mit dem Innovationspreis 2015 auf der R+T Messe. NEU: Asyflex mit Schienenführung. (Nippelführung)

Variable Lamellenstellungen ermöglichen eine nahezu grenzenlose Lichteinfallsregulierung.
Diese verstellbaren Aluminium-Lamellen wirken leicht und dezent und sind somit auch ideal für Wintergärten und Glasanbauten. Die Einstellmöglichkeiten sind variabel von geschlossen, über halb geöffnet, bis komplett geöffnet.

Die AsyFlex ist kombinierbar mit der geraden Kombinationsjalousie.

Gestalten Sie Ihre Fassade ohne Kompromisse. Die große Farbauswahl ermöglicht Ihnen individuelle Farbkombinationen zwischen Behang, Blenden und Teleskopschienen.

Die Lamellen bestehen aus einem gewölbten Spezial-Aluminiumband, mit lichtechter, korrosionsbeständiger Lackbeschichtung. Erhältlich in 80 mm Flachlamelle (bis 270 cm Breite bei Schienenführung).

Zur Abdeckung des Lamellenpaketes im hochgezogenen Zustand, können wir in der passenden Farbe, ein L- oder Eck- U- Blech liefern. Bei Montage vor die Hauswand wird das Abdeckblech seitlich geschlossen geliefert. (mit Seitendeckeln) Bei Montage in die Laibung, wird das Abdeckblech seitlich offen geliefert.



Details der Asyflex Jalousie. Die Seitenführung der Jalousie erfolgt mittels Edelstahlstab oder mit Seitenschienen 25 x 25 mm (nur bei 80 iger Lamellen). Serienmäßiger Antrieb mittels hochwertigem Motor 230 V Hausstrom. Der Antrieb ist unsichtbar in der Oberschiene vormontiert.

Die Auslieferung erfolgt kostenfrei innerhalb DE, mit Werksfahrzeugen ohne Risiko. Lieferung EU- weit plus Schweiz.

Aufmaßanleitung bei Montage in die Laibung:
- Laibungstiefe mindestens 14 cm bei 80 mm Lamellen.


- horizontale Grundflächenbreite (Außenkantenmaß geometrische Form bzw. Außenkante Laufschiene bis Außenkante Laufschiene) = Bestellbreite der Jalousie
- hohe Höhe = Bestellhöhe (Oberkante Oberschiene bis Unterkante Unterschiene)
- kleine Höhe = kleine Bestellhöhe (Oberkante Oberschiene bis Unterkante Unterschiene)
- Schräge der Jalousie Oben = Bestellmaß der Schrägen-S

Aus diesen Maßen (geometrische Form) ergeben sich die Herstellungsmaße. Die Abzüge erfolgen Werksseitig.

Bei der Montage VOR einen Laibungsausschnitt (auf einer offene Hauswand) berücksichtigen Sie bitte, die erforderlichen Überstände ringsum und die Paketmaße. Alle Bestellmaße sind Fertigmaße Jalousie.

Die Angabe der Montageart, ist bei der Konfiguration auszuwählen. Daraus ergeben sich Abzugs- oder Fertigmasse.

Sollten Sie bei einer Laibungsmontage selbstständig Abzüge vornehmen, beachten Sie bitte, daß sich dadurch auch die Diagonale der geometrischen Form ändert. Die ändert wiederum auch die Höhenmasse entsprechend mehr oder weniger. Bei Maßabzug an der Grundflächenbreite, ist somit senkrecht nach Oben führend eine neue geometrische Form zu vermessen, welche nicht den Nettomassen der effektiven Laibung entspricht.

Paketmaße bzw. Blendenmaße bei den entsprechenden Jalousiefertigmaßen:

ACHTUNG: bei 80 iger Lamellen Stabführung / Schienenführung

80 er Lamellen bis 120 cm Jalousiehöhe = 17 cm / 18 cm Blendenmaß
80 er Lamellen bis 140 cm Jalousiehöhe = 18 cm / 19 cm Blendenmaß
80 er Lamellen bis 160 cm Jalousiehöhe = 19 cm / 21 cm Blendenmaß
80 er Lamellen bis 190 cm Jalousiehöhe = 20 cm / 22 cm Blendenmaß
80 er Lamellen bis 220 cm Jalousiehöhe = 21 cm / 23 cm Blendenmaß
80 er Lamellen bis 230 cm Jalousiehöhe = 22 cm / 24 cm Blendenmaß
80 er Lamellen bis 260 cm Jalousiehöhe = 23 cm / 26 cm Blendenmaß
80 er Lamellen bis 280 cm Jalousiehöhe = 24 cm / 28 cm Blendenmaß
80 er Lamellen bis 310 cm Jalousiehöhe = 25 cm / 29 cm Blendenmaß
80 er Lamellen bis 330 cm Jalousiehöhe = 26 cm / 30 cm Blendenmaß
80 er Lamellen bis 360 cm Jalousiehöhe = 27 cm / 32 cm Blendenmaß
80 er Lamellen bis 370 cm Jalousiehöhe = 28 cm / 33 cm Blendenmaß
80 er Lamellen bis 380 cm Jalousiehöhe = 29 cm / 34 cm Blendenmaß
80 er Lamellen bis 390 cm Jalousiehöhe = 30 cm / 34 cm Blendenmaß

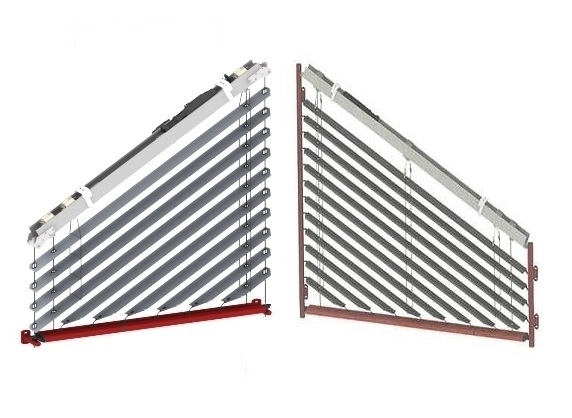

Diese Abbildung zeigt eine Jalousie ohne Abdeckblech für das Paket. Abbildung ganz Oben (gelb) zeigt eine Jalousie mit Abdeckblech. Links mit Edelstahlspannstab und Rechts mit Seitenschienen.

Fertigungsmöglichkeiten wie folgt:

bis 180 cm Breite = bis 45 Grad Neigung
bis 190 cm Breite = bis 42 Grad Neigung
bis 200 cm Breite = bis 38 Grad Neigung
bis 210 cm Breite = bis 34 Grad Neigung
bis 220 cm Breite = bis 30 Grad Neigung
bis 230 cm Breite = bis 25 Grad Neigung
bis 240 cm Breite = bis 19 Grad Neigung
bis 250 cm Breite = bis 9 Grad Neigung (Stab)
bis 270 cm Breite = bis 12 Grad Neigung (nur mit Schienenführung und 80 mm Lamellen)

Lieferzeit: ca. 4 Wochen

Dateien:
Montageanleitung der REFLEXA® Asyflex Außenjalousien (bitte anklicken)

Auslandslieferkosten:
Siehe hier.
