Beschreibung:
Diese hochwertige Bauart (Original Reflexa® Aussenjalousien) erlaubt den Einsatz großer Breiten und Höhen gleichzeitig und ist zudem gegen Wind und Sturm fast unempfindlich.
(Lamellenstärke 0,50 mm = über doppelt so stark als eine 50 mm Lamelle) Sämtliche Montagehalter, Konsolen und eventuelle Versteifungsbügel für die Abdeckbleche, sind kostenfrei bei jeder Lieferung dabei. Maximale Größen sind 600 cm Breite mal 500 cm Höhe, mit der 60 er oder 80 mm gebördelten Lamelle. Unsere Außenjalousien werden serienmäßig mit 180 Grad Wendemechanismus ausgestattet. (bei 88 Z und 93 S - Lamellen nur 90 Grad Wendung möglich) Optional sind 38 Grad Arbeitsstellung oder Lichtleittechnik lieferbar.
Viele wichtige Gründe, sich für Reflexa® Raffstore zu entscheiden:
- hochwertige, perfekte Verarbeitung, kleinstmögliche Pakethöhen bei allen Lamellenarten
- grosse Farbpalette, modernstes und ausgereiftes System (alle gebördelten Lamellen mit Tiefenstanzung ohne PVC- Öse)
- 80 mm Flachlamellen auch mit Schienenführung lieferbar, daher kleinstmögliche Pakethöhen erreichbar
- vier Lamellenbreiten nach Wunsch, C 60 mm, C 80 mm und Verdunkelungs- Lamellen = 88 Z und 93 S mm lieferbar
- 60 mm Flachlamellen mit Seil- oder Schienenführung lieferbar (NEU ab 01.04.2016)
- sichere Lieferung mit Werks- LKW innerhalb DE, per Spedition EU- weit plus Schweiz
- kleinste Breite Schienenführung 60 + 80 iger gebördelte Lamellen = 52 cm
- kleinste Breite bei 88 er Lamellen, Schienenführung = 65 cm
- Kleinste Breite bei 93 er Lamellen, Schienenführung = 54 cm, mit Seilführung = 47 cm
- kleinste Breite 80 iger Flachlamellen, Schienenführung = 80 cm, Seilführung = 45 cm
- Achtung*: Bei geringen Breiten ist ein Schräglauf des Behanges nicht zu vermeiden.
Unsere Reflexa® Raffstore ( = Aussenjalousien) sind werksseitig komplett vorgefertigt und daher problemlos selbst zu montieren. Dies unterscheidet das Produkt von anderen Anbietern. Zudem ist eine ausführliche und professionelle Montageanleitung beigelegt. Die Pakethöhen bei der Marke Reflexa®, sind extrem niedrig. Dies verschafft Ihnen gerade bei der Montage an Wintergärten, erhebliche Vorteile. Sollten sich Rückfragen bei der Montage oder im Vorfeld des Aufmaßes ergeben, steht unsere Hotline gern zur Verfügung.
Der Antrieb erfolgt mittels integriertem 220 / 230 V Jalousiemotor (im Jalousie- Oberkopf vormontiert) Das Motorkabel ist ca. 100 cm lang ist und endet mit einer angebauten Hirschmannkupplung. Das Gegenstück der Hirschmannkupplung ist anbei und wird mit Ihrem Hausstromkabel verbunden. Die Montage ist sehr einfach.
ACHTUNG: Alle Bestellmaße sind Fertigmaße der Jalousie. Also Außenkante Laufschiene bis Außenkante Laufschiene = Bestellbreite und Oberkante Jalousie bis Unterkante Endschiene = Bestellhöhe der fertigen Jalousie.
Aufmaß für die Bestellbreite (Außen), bei Montage mit Abstandshalter auf den Fensterrahmen.
- Messen Sie das engste Maß von Wand zu Wandinnenkante abzüglich 1 cm = Bestellbreite Aussenjalousie. Die Führungsschienen werden mittels Abstandshaltern an dem Fensterrahmen verschraubt = Montage in den Fensterausschnitt.
Aufmaß für die Bestellhöhe (Außen)
Von Unterkante Fensterausschnitt (auch Laibung oder Sturz genannt) bis Oberkante Fensterbrett
abzüglich 5 Millimeter = Bestellhöhe Aussenjalousie
Abweichende Montageart
Aufmaß für die Bestellbreite (Außen), bei Montage ohne Abstandshalter in den Wandausschnitt.
- Messen Sie das engste Maß von Wand zu Wandinnenkante ohne Abzug = Bestellbreite Aussenjalousie. Die Laufschienen werden hier einfach durch die Führung in Richtung Seitenwand verschraubt = Montage in den Fensterausschnitt.
Aufmaß für die Bestellhöhe (Außen)
Von Unterkante Fensterausschnitt bis Oberkante Fensterbrett, abzüglich 5 Milimeter = Bestellhöhe Aussenjalousie
Abweichende Montageart
Aufmaß für die Bestellbreite (Außen), bei Montage mit Abstandshalter vor den Fensterausschnitt.
- Fensterausschnitt plus jeweils ca. 5 cm Überstand rechts und links = Bestellbreite Aussenjalousie
Montage also an der Wand, um das Jalousien- Paket im hochgezogenen Zustand nicht im Sichtfeld des Fensters zu haben. Es werden Seitendeckel für das Abdeckblech benötigt, siehe Konfiguration.
Aufmaß für die Bestellhöhe (Außen)
- Fensterausschnitt plus Pakethöhe plus 3 cm = Bestellhöhe Aussenjalousie
Montagemoglichkeiten: Decke, Wand, Nische

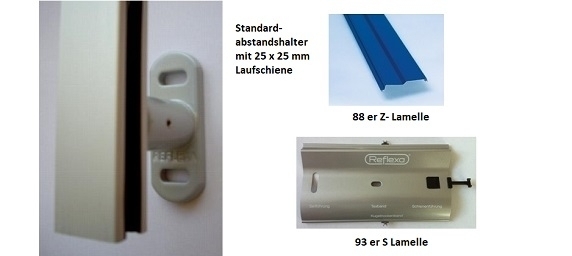

Lamellen mit Nippelführung
- hier (blau) die 88 Z- Verdunkelungslamelle. Durch die spezielle Biegung, wird eine Fast- Verdunkelung der gesamten Konstruktion erreicht.
- Abstandshalter mit Laufschiene, siehe Bild Links (Laufschienenmaß Standard = 25 x 25 mm)
- NEUHEIT: die 93 S Lamelle (mit Seilführung und Schienenführung lieferbar)
- hier die 93 S - Verdunklungslamelle. Durch die spezielle Biegung, wird eine Fast- Verdunkelung der gesamten Konstruktion erreicht. Es ist eine Alternative zur herkömmlichen Z- Lamelle, nur ohne massive Kantungen, also mit runder Formgebung.
Pakethöhen Verdunkelungslamellen bei 93 er S Links und mit 88 er Z Verdunkelung Rechts.
(Beide Ausführungen = Typ Motorantrieb und Schienenführung)
- bis Komplettjalousiehöhe 100 cm = 15,0 cm Paketmaß = 17,5 cm hohe Blende --- 17,0 cm Paket = 19,5 cm Blende
- bis Komplettjalousiehöhe 150 cm = 17,7 cm Paketmaß = 20,5 cm hohe Blende --- 19,0 cm Paket = 21,5 cm Blende
- bis Komplettjalousiehöhe 200 cm = 20,9 cm Paketmaß = 23,5 cm hohe Blende --- 23,0 cm Paket = 25,5 cm Blende
- bis Komplettjalousiehöhe 250 cm = 23,6 cm Paketmaß = 26,5 cm hohe Blende --- 26,5 cm Paket = 29,0 cm Blende
- bis Komplettjalousiehöhe 300 cm = 26,3 cm Paketmaß = 29,0 cm hohe Blende --- 30,0 cm Paket = 32,5 cm Blende
- bis Komplettjalousiehöhe 350 cm = 29,0 cm Paketmaß = 31,5 cm hohe Blende --- 33,5 cm Paket = 36,0 cm Blende
- bis Komplettjalousiehöhe 400 cm = 32,5 cm Paketmaß = 35,0 cm hohe Blende --- 37,0 cm Paket = 39,5 cm Blende
Auf einen Blick, die Pakethöhen der meistgekauften Jalousie / Raffstore mit 80 mm gebördelten Lamellen und Motorantrieb sowie Schienenführung (Typ EL80N):
- bis Komplettjalousiehöhe 100 cm = 16,5 cm Paketmaß = 19,0 cm hohe Blende
- bis Komplettjalousiehöhe 150 cm = 19,0 cm Paketmaß = 21,5 cm hohe Blende
- bis Komplettjalousiehöhe 200 cm = 22,0 cm Paketmaß = 24,5 cm hohe Blende
- bis Komplettjalousiehöhe 250 cm = 25,0 cm Paketmaß = 27,5 cm hohe Blende
- bis Komplettjalousiehöhe 300 cm = 28,0 cm Paketmaß = 30,5 cm hohe Blende
- bis Komplettjalousiehöhe 350 cm = 30,5 cm Paketmaß = 33,0 cm hohe Blende
- bis Komplettjalousiehöhe 400 cm = 33,5 cm Paketmaß = 36,0 cm hohe Blende
- bis Komplettjalousiehöhe 450 cm = 36,5 cm Paketmaß = 39,0 cm hohe Blende
- bis Komplettjalousiehöhe 500 cm = 39,5 cm Paketmaß = 42,0 cm hohe Blende
NEUE Pakethöhen ab 04/2017.
- Hier alle Pakethöhen und Lamellentypen im Überblick. (bitte anklicken)
Leistungsbeschreibungen:
- Hier der Leistungsbeschrieb aller 60 mm breiten Lamellentypen (Motorantrieb). (bitte anklicken)
- Hier der Leistungsbeschrieb aller 80 mm breiten Lamellentypen (Motorantrieb). (bitte anklicken)
- Hier der Leistungsbeschrieb aller 88 mm breiten Verdunkelungslamellentypen (Motorantrieb). (bitte anklicken)
- Hier der Leistungsbeschrieb aller 93 mm breiten Verdunkelungslamellentypen (Motorantrieb). (bitte anklicken)
ACHTUNG: Pakethöhen bei den 88 er Z- Verdunkelungslamellen, sind um ca. 3 cm höher, als bei den 60 er Lamellen. Das Abdeckblech ist standardmäßig um 2,5 cm höher, als das jeweilige Paketmaß. (auf Wunsch liefern wir Abdeckbleche, mit einer Überdeckung von nur 1,5 cm)
Diese Lamellenfarben stehen zur Auswahl. Unterschiene sowie die Laufschienen und Abstandshalter serienmäßig in weiss RAL 9016, cremeweiss RAL 9010, silber RAL 9006, RAL 9007, DB 703 oder anthrazit RAL 7016 und RAL 7015 ohne Mehrpreis. Wenn Schienen, Abstandshalter und Unterschiene nach abweichender RAL beschichtet = Aufpreis 10 % pro Jalousie. Der Oberkopf ist immer silber natur RAL 9006 und wird im Normalfall durch das bestellbare Abdeckblech abgedeckt. Abdeckblechstärke ist 2 mm Aluminium.
| RAL 9016 schneeweiss |
RAL 1013 perlweiss |
RAL 9006 SILBER natur |
RAL 8019 braun |
| RAL 6005 MOOS |
RAL 3004 PURPURROT |
RAL 5014 TAUBE |
Bronze Nr. 52 |
| RAL 7035 lichtgrau |
RAL 7038 achatgrau |
RAL 9002 grauweiss |
RAL 1006 maisgelb |
| RAL 9007 grausilber |
RAL 7016 anthrazit |
DB 703 anthrazit- metallic |
RAL 3003 RUBINROT |
Neu ab sofort auch lieferbar RAL 7015 Schiefergrau und Staubgrau RAL 7037. Weitere Farben auf Anfrage.
Lieferzeit: ca. 3 - 4 Wochen
|
|
Besuchen Sie auch:
Hier die Montageanleitung einer Außenjalousie im PDF, bitte anklicken
|
|
Dateien:
Hier eine Aufmaßhilfe als Querschnitt- Skizze im PDF, bitte anklicken
|
|
