Beschreibung:
Rolltor H55, Aluminium- Profil von Heroal, hergestellt in Deutschland.
PREMIUM Ausstattung zum günstigen Preis konfigurieren und im Shop bestellen. Der Alleskönner unter den Toren. Grosse Breiten oder grosse Höhen. 4 verschiedene Kastensysteme für eine breite Einsatzfähigkeit.
(Abbildung zeigt Montagevariante 2 = hinter den Ausschnitt, Kasten zeigt nach Innen. Kastenhinterblende und Laufschienen sind von Außen nicht sichtbar, die bauchige Panzerseite zeigt nach Außen)

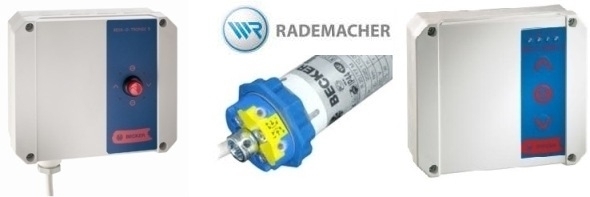

Diese sind serienmäßig mit einem robusten und hochwertigen, integrierten mechanischer 230V BECKER® / RADEMACHER® Rohrmotor verbaut (je nach Lagerverfügbarkeit) incl. Abrollsicherung ausgestattet und können optional per Funksteuerung per Funksteuerung BECK-O-TRONIC® oder nur per Schalter bedient werden. An die BECK-O-TRONIC® sind auch andere Stromkreise, wie Hoflicht anzuschließen.
Unsere geprüften Heroal®- Tore sind aus deutscher Produktion. Das H55 hat serienmäßig, an der Aluendschiene einen 4 cm Gummiabschluss.
Hier sollten Sie auch die vermeintlich günstigeren Preise der Mitbewerber prüfen und vergleichen. Es gibt bei Rolltoren über 20 KG Gewicht, keine Abrollsicherungs- Option, sondern eine PFLICHT.
Der ausgeschäumte Alupanzer (Deckfläche = 55 mm hoch x 14 mm stark nach DIN) wird dabei wie eine herkömmlicher Rollladen in / hinter oder vor den Laibungsausschnitt montiert. Diese Tore werden komplett mit eingerollten Panzer und vormontiert geliefert. Montageschrauben in Richtung Baukörper, gehören nicht zum Lieferumfang.
Bitte beachten Sie unbedingt nachfolgende Montagehinweise (bitte anklicken)
Der 23 / 25 oder 30 cm hohe Kasten (vorne 45 Grad abgeschrägt) ist formschön und passt sich jeder Fassade problemlos an. Die kedergeführten Laufschienen haben die Maße 28 mm tief und 85 mm breit und ermöglichen einen nahezu geräuschlosen Lauf des Panzers.
Kastenhöhen:
- bis 300 cm Torbreite x 250 cm Torhöhe = 23 x 23 Kastenmaß
- bis Komplett- Torhöhe 300 cm = 25 x 25 cm Kastenmaß, danach 30 x 30 cm
Bestellmaße Rolltor: Antriebsseite immer von Innen gesehen.
Oberkante Kasten bis Unterkante Endschiene = Bestellhöhe
Schienenaußenkante bis Schienenaußenkante = Bestellbreite
Stahlfedern als Aufhängung des Panzers im Kasteninneren auf einer stabilen 60/70 oder 125 mm Stahlwelle, unterscheiden sich von herkömmlichen Rolladenwellen, durch ihre höhere Stabilität und Haltbarkeit.
 Der Aluendstab am Tor, ist serienmäßig mit einer 4 cm dicken Gummilippe mit Regenablaufprofil im Alustrangpressprofil versehen (siehe Bild LINKS), die Unebenheiten am Boden hervorragend ausgleicht. Damit der Gummiabschluss, nicht wie bei minderwertiger Ausführung beim Abfahren total zerdrückt wird und nach einiger Zeit bricht, montieren wir in den Seitenlaufschienen Unten spezielle Auflaufklötzchen, die verhindern, daß der Gummi zerquetscht und zerstört wird. Bei der Option OSE- Endleiste mit Elektronik, ist das gleiche Aluendschienensystem verbaut. Der Unterschied dabei ist nur, daß sich in diesem Falle, die Sensoren für die OSE- Steuerung darin befinden. Wenn kein OSE- Gummiabschluss gewünscht, liefern wir mit einem Abschlag von EURO 29,- einen ECO- Abschluss mit 1 cm Gummiprofil in der letzten Lamelle.
Unsere Meinung: Hochwertige deutsche Heroal®- Markenware und kostengünstige Variante für kleine Garagentore zum einfachen Selbsteinbau. Anwendungsbereich von 160 cm bis 400 cm Breite und bis 320 cm Höhe durchgängig möglich. (*Sonderhöhen bis 370 cm baubau, im Konfigurator ist dies bis zu einer Breite bis 320 cm bestellbar)
Montageservice per Subunternehmer - siehe Details Montageservice gegen Aufpreis im Grossraum Berlin:
- Berliner Ring = EURO 175,- netto plus Mwst. / Aufmass EURO 50,- netto plus Mwst. (ohne Elektroarbeiten)
- Postleitzahl 16xxx = EURO 250,- netto plus Mwst. / Aufmass EURO 75,- netto plus Mwst. (ohne Elektroarbeiten)
Rolltor Kasten- und Schienenfarbe wählbar in weiß - grau - braun - silber oder nach RAL = plus 20% Aufpreis
| |
Alu- Lamellenmaße: |
 |
 |
8 Standard Profilfarben frei wählbar ohne Mehrpreis (ca. 2-3 Wochen Lieferzeit):
Oder 12 Profilfarben in Sonderral beschichtet, OHNE Aufpreis (ca. 3 Wochen Lieferzeit):
Montagevarianten: Sie können diese Rolltore in verschiedene Ausführungen montieren.
Aufmaßanleitung für Variante 1: Montage direkt in den Laibungsausschnitt. Die bauchige Panzerseite zeigt nach Außen. Der Kasten zeigt nach Innen. Die lichte Breite messen Sie bitte Oben, Unten und in der Mitte. Vom geringsten Maß, ziehen Sie 0.5 cm ab. Dies ist das Fertigbreitenmaß. (Bestellbreite)
Das Fertighöhenmaß, ist das lichte Höhenmaß von Laibungsoberkante (wo der Kasten letztlich ist)
bis zum Boden minus 0,5 cm. (Bestellhöhe)

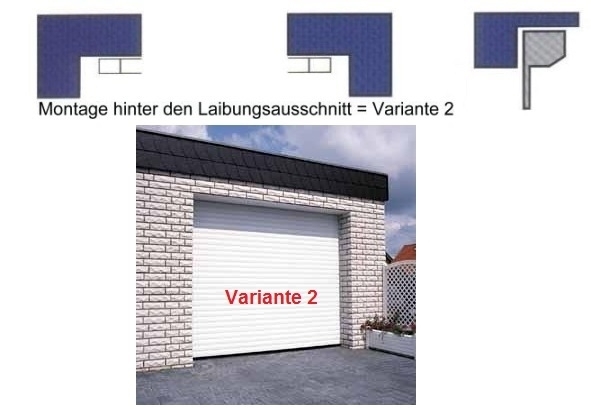

Variante 2: Montage hinter den Laibungsausschnitt (wenn Platz vorhanden) Aufmaß wie folgt: Zum Breitenmaß des Laibungsausschnittes rechnen Sie bitte 17 cm (2 mal Schienenmaß jeweils 85 mm pro Seite) hinzu.
Bestellhöhe = Oberkante Kasten bis Unterkante Endschiene. Der Vorteil dieser Montageart ist, daß sich die Durchgangshöhe nicht verändert. (wenn Platz über dem Laibungsausschnitt vorhanden) Die bauchige Panzerseite zeigt nach Außen. Der Kasten zeigt nach Innen, siehe Original- Bild.
Variante 3: Montage vor den Laibungsausschnitt (wie Variante 2, nur Kasten zeigt nach Außen. Die bauchige Panzerseite zeigt nach Innen. Bei Bestellung bitte "Typ 3" angeben.
Zusammenfassung Rolltor Wickelrichtung:
- steht der Kasten nach Außen (Linksroller), zeigt die bauchige Panzerseite immer nach Innen
- steht der Kasten nach Innen (Rechtsroller), zeigt die bauchige Panzerseite immer nach Außen
Sämtlich lieferbares Zubehör, wie Funksteuerungen, Schalter, Codetaster, Notkurbelmöglichkeit usw., finden Sie in der Konfiguration.
Wichtiger Hinweis für den Garagenzustand:
- die Garage muss nach dem Toreinbau allseitig geschlossen sein (sollte die Garage Hinten offen stehen, kann der Panzer durch die erhöhte Windlast nach Hinten aus den Laufschienen gedrückt werden)

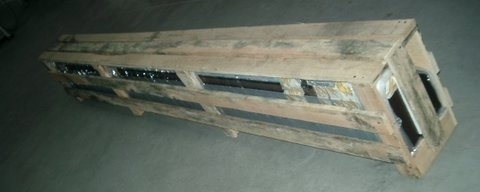

Wir liefern in sicherer Verpackung mit 2 cm starkem Holz ringsum und Sichtfeld zur zeitgleichen Prüfung.
***Einschränkung: Diese Tore sind nicht als Schnell-Läufer oder minütlicher Einsatztaktung geeignet (Supermarkt, Speditionsrampe usw.). Jeder Rohrmotor hat einen Thermoschalter und schaltet bei Überbelastung / Überhitzung das System ab.
Lieferzeit: ca. 3 Wochen
|
|
